BLED tvåstegs vertikal flänsmonterad cykloväxelreducerare

Produktöversikt

De BLED cyklo-reducerväxel kombinerar tvåstegs cykloidreduktion med en vertikal flänsmonterad huskonfiguration. Detta producerar en drivenhet med extremt hög utväxling och kompakt format som monteras direkt ovanför eller under den drivna utrustningen via ett bultmonterat flänsgränssnitt. BLED tvåstegs vertikal cykloidväxellåda når utväxlingsförhållanden från 99:1 till 7 569:1, och levererar utgående axelvarvtal så låga som 0,2 varv/min från en standardmotoringång på 1500 varv/min.

Ramstorlekarna varierar från 120 till 184. De mindre ramarna (120, 130) väger mellan 72 och 95 kg och passar för medeltunga omrörardrivningar, medan de större ramarna (174, 184) väger 700 till 1 280 kg och hanterar tunga slamförtjockare, roterande torkmatningar och storskaliga industriella roterande positioneringsmaskiner. Alla BLED vertikal flänsmonterad cyklodrivning Enheterna har cykloidskivor i GCr15-kromlagerstål, stiftringar i legerat stål och hus i HT200-gjutjärn med precisionsborrade lagersäten.

BLED är dimensionellt utbytbar med Sumitomos vertikala tvåstegsmotsvarigheter. Denna korsreferens tillhandahålls enbart för att underlätta för kundens val. Korea Ever-Power tillverkar eller säljer inte produkter under något annat varumärke, och inget varumärkesintrång är avsett. Hela sortimentet av cykloväxelreducerare modeller, inklusive enstegs-, tvåstegs-, fotmonterade och flänsmonterade varianter, finns tillgängliga för recension på vår produktsida.

Tekniska specifikationer och mått

Tabellen nedan sammanställer installationsmått, axeländens geometri, ytterkontur och enhetsvikt för varje BLED cykloidal hastighetsreducerare Ramstorlek. Flänsbultcirkeln (D1), utgående axeldiameter (d1) och kilspårsbredden (b1) är de kritiska måtten för fysisk kompatibilitet med din befintliga installation eller nya maskinkonstruktion. Utgående axeltolerans är h6.

Obs: Matchande tolerans för axel d₁/d₂ är h6. L₂ (flänstyp) dimensioner är beroende av motorstorlek.

Guide för eftermontering och uppgradering: Byte av andra reducertyper med BLED

Många anläggningar uppgraderas från åldrande snäckväxelreducerare eller flerstegs spiralväxlar till BLED tvåstegs cykloidväxellåda står inför en vanlig uppsättning installationsfrågor. Den här guiden tar upp de vanligaste scenarierna för eftermontering.

Byte av en vertikal snäckreducerare

Snäckväxlar och BLED-cykloida enheter delar sällan samma flänsbultmönster eller axeldimensioner. Eftermonteringen kräver vanligtvis en anpassad adapterplatta som överbryggar de gamla bulthålspositionerna till BLED-flänsmönstret. Korea Ever-Power levererar förbearbetade adapterplattor för vanliga konverteringar från mask till cyklo. Förse oss med den gamla enhetens flänsritning så levererar vi en matchande adapter med BLED-beställningen. Den största fördelen med denna konvertering är effektivitetsvinsten: vid ekvivalenta förhållanden över 100:1 förbättrar en övergång från mask till cykloid ofta transmissionseffektiviteten med 20 till 30 procentenheter.

Byte av en vertikal flerstegs spiralformad enhet

Omvandlingar från spiralformade till cykloidala spiraler motiveras vanligtvis av förbättrad stötbelastningstolerans och minskat underhåll. BLED vertikal flänsmonterad cykloväxelreducerare är vanligtvis kortare i axiell längd än en 3-stegs eller 4-stegs spirallåda vid samma förhållande, vilket kan kräva distansblock eller ett modifierat monteringsfäste för att bibehålla korrekt vertikal uppriktning. Skillnader i axeldiameter hanteras med kopplingsadaptrar eller genom att beställa BLED:n med en anpassad utgående axeldiameter som matchar den befintliga drivna anslutningen.

Byte av en cykloidenhet av samma märke

När man byter ut en befintlig Sumitomo-, Nidec- eller annan cykloidal fabrikat mot Ever-Power BLED, sker konverteringen vanligtvis direkt iskruvning. Flänsbultcirkeln, axeldimensionerna och centrumhöjden matchas med originaltillverkarens specifikationer. Skicka oss befintliga namnskyltsdata (märke, modellnummer, utväxling och ramstorlek), så bekräftar vårt teknikteam den matchande BLED-ramen inom en arbetsdag. Detta är den enklaste eftermonteringsvägen, som inte kräver några adapterplattor, inga fästmodifieringar och ingen omjustering av den drivna utrustningen.

Tillämpningar inom tung industri och gruvdrift

De BLED cyklo-reducerväxel används regelbundet i tunga industrisektorer där tillförlitlighet under krävande förhållanden är viktigare än initiala kostnadsbesparingar. Dessa miljöer pressar utrustningen hårdare än typiska tillverkningstillämpningar, och den cykloidala mekanismens flertandade rullkontakt ger en tydlig fördel jämfört med kugghjulssystem med ett par kuggar när det gäller att absorbera de stötbelastningar som är vanliga i dessa industrier.

Fotmonterade kontra flänsmonterade cyklo-reducerare: När är varje konfiguration meningsfull?

BLED tillhör flänsmonterade modeller, medan motsvarigheten BWED använder fotmontering. Båda levererar samma interna reduktionsprestanda, men monteringsmetoden avgör hur enheten ansluts till din utrustning och vilket strukturellt stöd som krävs. Att välja rätt konfiguration i designstadiet undviker kostsamma eftermonteringsarbeten senare.

De BLED vertikal flänsmonterad cykloväxelreducerare är det naturliga valet när utgångsaxeln måste peka nedåt in i en tank, ett kärl eller en processkammare. Flänsgränssnittet centrerar sig själv under installationen, vilket förenklar uppriktningen jämfört med en fotmonterad enhet där basen måste shimsas och injekteras för att uppnå korrekt axelns mittlinjehöjd. För vertikala omrörardrivningar i kemiska reaktorer, avloppsvattenrötter och livsmedelsblandningstankar eliminerar BLED ett helt uppriktningssteg från installationsprocessen.

Den fotmonterade BWED-ventilen är fortfarande att föredra för horisontella drivlinor där reduceraren sitter på en betongplatta eller stålram i golvnivå, såsom transportörhuvuddrivningar, ugnsrotationsmekanismer och matningssystem för verktygsmaskiner. I dessa layouter ger BWED:s fyrbultsfot en stabil, vibrationstålig plattform som fördelar reaktionsmomentet jämnt över fundamentet.

Relaterade och kompatibla produkter

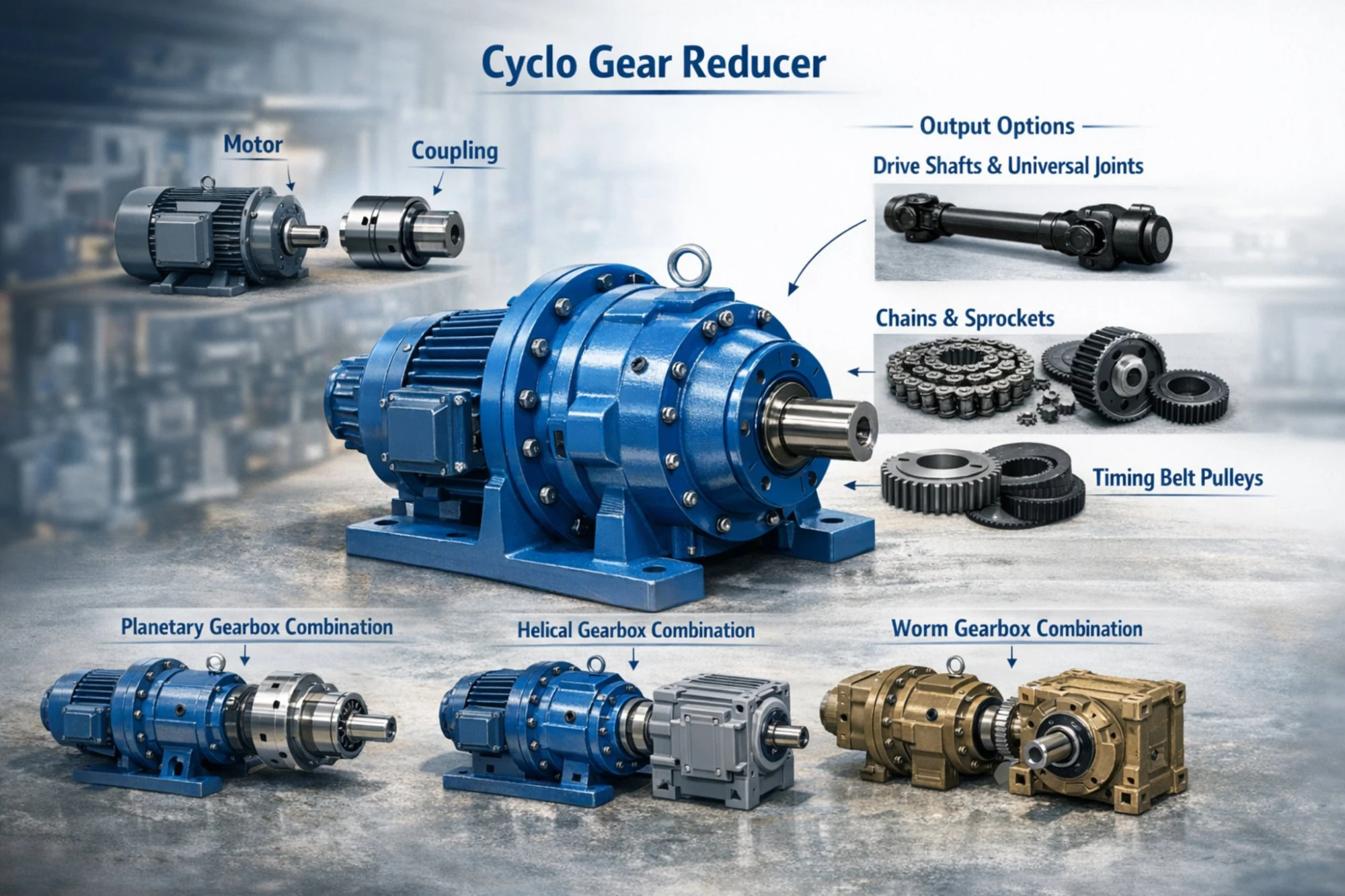

De BLED vertikal flänsmonterad cykloväxelreducerare är en komponent i en komplett vertikal drivenhet. Korea Ever-Power levererar alla kompletterande artiklar:

Motorpaket: IEC-flänsmotorer dimensionerade för att matcha BLED-ingångskraven, med koppling och adapterfläns förmonterade för bolt-on-leverans. För applikationer med mycket höga utväxlingsförhållanden som kräver ytterligare hastighetsreducering kan BLED paras ihop med en planetväxellåda ingångssteget.

Utgående anslutningar: Kilaxlar, styva flänskopplingar, ihåliga adaptrar och utombords lagerstöd för tunga axiella belastningar. Anpassade axelmodifieringar är tillgängliga för minsta orderkvantiteter så låga som en enhet.

Vanliga frågor

När ska jag välja den vertikala flänsmonterade cykloväxeln BLED istället för den horisontella fotmonterade BWED-versionen?

Välj BLED när den utgående axeln måste peka nedåt (eller uppåt) in i ett kärl, en tank eller en vertikal mekanism. Flänsfästet eliminerar behovet av en golvplatta och förenklar vertikal axeluppriktning. Välj BWED när drivlinan löper horisontellt i golvnivå.

Behöver BLED-tvåstegscykloidväxellådan en oljepump för vertikal montering?

Ja. I vertikal orientering sitter det övre cykloidsteget ovanför oljebadets nivå. En intern oljepump som drivs av ingångsaxeln cirkulerar smörjmedel till de övre lagren. Denna pump ingår som standard i alla modeller med vertikal BLED-klassning. Kontrollera att pumpen är inkopplad före första start.

Klarar avluftningsenheten vikten av ett tungt omrörarhjul som hänger från utgående axel?

Inom gränserna. Utgående axellagren hanterar både vridmoment och axialtryck från impellervikten. För tunga impeller eller långa axelaggregat som skapar betydande axial- och böjbelastningar rekommenderas ett externt axiallagerstöd monterat under avluftningsröret. Ange impellervikt och axellängd i din förfrågan så att vårt team kan verifiera bärförmågan.

Är det möjligt att eftermontera en avluftningsventil istället för en gammal snäckväxel utan att modifiera monteringsramen?

I de flesta fall behövs en specialanpassad adapterplatta eftersom skruvmönster för snäck- och cykloidflänsar skiljer sig åt. Vi levererar förbearbetade adaptrar konstruerade för vanliga konverteringar från snäck- till cykloidfläns. Skicka oss den befintliga monteringsritningen så designar vi lämplig adapterplatta utan extra ingenjörskostnad.

Vilken effektivitet bör jag förvänta mig av BLED:n vid ett blandningsförhållande på 500:1?

Vid 500:1 arbetar en tvåstegs cykloidal enhet vanligtvis med en total verkningsgrad på 75 till 80%. Detta är lägre än enstegsmodeller (85-92%) eftersom kraften passerar genom två skiv-och-stift-uppsättningar. Det är dock fortfarande betydligt bättre än en snäckväxel med samma förhållande, vilket vanligtvis sjunker under 55%.

Kundrecensioner

---

Cho Hyun-woo, Senior underhållsingenjör, Gwangyang stålverk (januari 2025)

"Vi monterade BLED-163-enheter på två skänkpositioneringsenheter. Den vertikala flänsmonteringen var avgörande eftersom det inte finns något golvutrymme tillgängligt nära gjutningsområdet. Efter 8 månaders treskiftsdrift fungerar enheterna inom alla termiska och vibrationsspecifikationer. Flertandad kontaktkonstruktion hanterar tydligt de intermittenta stötbelastningarna från skänkpositioneringen bättre än de spiralformade lådorna vi bytte ut."

---

Ito Haruka, Processteknik, Sapporo biogasanläggning (februari 2025)

"BLED-141 på våra anaeroba rötkammaromrörare. Utgångshastigheten är 2 rpm, vridmomentet är konstant och den tätade axelutgången har inte läckt en enda droppe olja på sex månader. De tidigare snäckaggregaten läckte regelbundet och behövde bytas ut var 4-5:e månad. Mycket nöjd med denna uppgradering."

---

Kwon Min-seok, Fabrikschef, Jeonnam Chemical Corp. (mars 2025)

"Beställde BLED-enheter som ersättning för våra befintliga Sumitomo tvåstegs vertikala cykloreducerare på fyra reaktoromrörare. Korsreferensen från Ever-Power var korrekt: bultmönster, axelstorlek och centrumhöjd matchade alla perfekt. Installationen tog cirka 3 timmar per enhet inklusive uppriktningsverifiering. Vi betalade cirka 35% mindre än den ursprungliga tillverkarens ersättningspris. Hittade de fullständiga specifikationerna på cykloväxelreducer.topp vilket gjorde jämförelsen enkel."

---

Nguyen Hoang Nam, Utrustningsinköpare, Dong Nai Mining, Vietnam (december 2024)

"BLED-174 på vår avfallsförtjockare. Enheten hanterar kontinuerlig drift dygnet runt med tung slambelastning. Oljeanalys vid 3 månader och 6 månader visade normala slitagenivåer. Pris-prestandaförhållandet är det bästa vi har hittat bland asiatiska leverantörer för denna klass av reducer."

---

Yang Soo-hyun, Upphandlingschef, Chungnam vattenverk (november 2024)

"Snabb offert och snabb leverans. BLED-130-enheterna för våra flockulatordrivningar anlände inom 7 dagar. Byggkvaliteten är gedigen. Vår enda önskan för framtida beställningar är en namnskylt i rostfritt stål som alternativ för utomhusinstallationer som utsätts för väder."

Varför välja Korea Ever-Power

• Över 20 års erfarenhet av tillverkning av kraftöverföring
• ISO 9001:2015-certifierad produktion med fullständig spårbarhet av materialet
• CE-märkta produkter för internationell överensstämmelse
• Direkt fabriksleverans utan mellanhänder
• Koreanskt sambandskontor i Incheon för lokal logistik och teknisk support
• Anpassade modifieringar av axlar, flänsar och beläggningar med låga minsta orderkvantiteter
• Kostnadsfri teknisk hjälp för dimensionering, val av utväxling och motormatchning
• Omfattande produktsortiment som täcker cykloidala, spiralformade och snäckformade reducerare
