Riduttore di velocità verticale BLD per apparecchiature di miscelazione e agitazione

Panoramica del prodotto

IL Riduttore a ingranaggi ciclonico verticale BLD Si tratta di un'unità con montaggio a flangia, progettata specificamente per applicazioni di miscelazione, agitazione e rimescolamento con ingresso dall'alto. A differenza dei riduttori orizzontali che richiedono staffe aggiuntive o ingranaggi conici per azionare un albero verticale, il BLD si monta direttamente sulla parte superiore di serbatoi e recipienti con l'albero di uscita rivolto verso il basso, creando una configurazione di azionamento pulita e compatta che elimina inutili complessità meccaniche.

Se attualmente utilizzate miscelatori verticali Sumitomo CHHJ, SM-Cyclo o modelli equivalenti sulle vostre linee di miscelazione, il modello BLD rappresenta un ricambio dimensionale per queste unità. Citiamo questi marchi esclusivamente per aiutare gli acquirenti a identificare la corretta dimensione del telaio di riferimento; Korea Ever-Power non produce né vende prodotti con altri marchi.



Questo riduttore gestisce una potenza in ingresso da 0,25 kW a 55 kW e fornisce una coppia in uscita compresa tra 48,3 Nm e 29.400 Nm. La gamma di rapporti disponibili va da 9:1 per i modelli monostadio a 1849:1 nelle configurazioni a doppio stadio, il che significa che Riduttore cicloidale BLD per apparecchiature di miscelazione Copre tutte le esigenze, dalla miscelazione rapida a 280 giri/min fino alla miscelazione lenta di paste dense a 11 giri/min o meno. L'albero di ingresso accetta flange motore IEC standard, connessioni con albero pieno a chiavetta o accoppiamento diretto del motore, a seconda della configurazione ordinata.

Le industrie che si affidano a questo particolare modello includono la lavorazione chimica, la produzione farmaceutica, il trattamento delle acque reflue, la produzione di alimenti e bevande, la miscelazione di vernici e rivestimenti, la miscelazione di fanghi di cemento e la produzione di biodiesel. In tutte le regioni industriali coreane, dai complessi petrolchimici di Ulsan ai distretti di trasformazione alimentare di Chungnam, il BLD è diventato uno standard affidabile per gli azionamenti di agitatori verticali. Appartiene alla più ampia riduttore di velocità ciclotronico Gamma di prodotti offerta da Korea Ever-Power.

Specifiche tecniche

La tabella delle specifiche riportata di seguito riassume i parametri principali della serie BLD. Quando si abbina questa unità a un albero agitatore, verificare che la coppia nominale in uscita superi la coppia di miscelazione calcolata di almeno 1,5 volte il fattore di sicurezza e accertarsi che il diametro dell'albero di uscita e la sede della chiavetta siano compatibili con l'accoppiamento esistente o con il collegamento diretto all'albero.

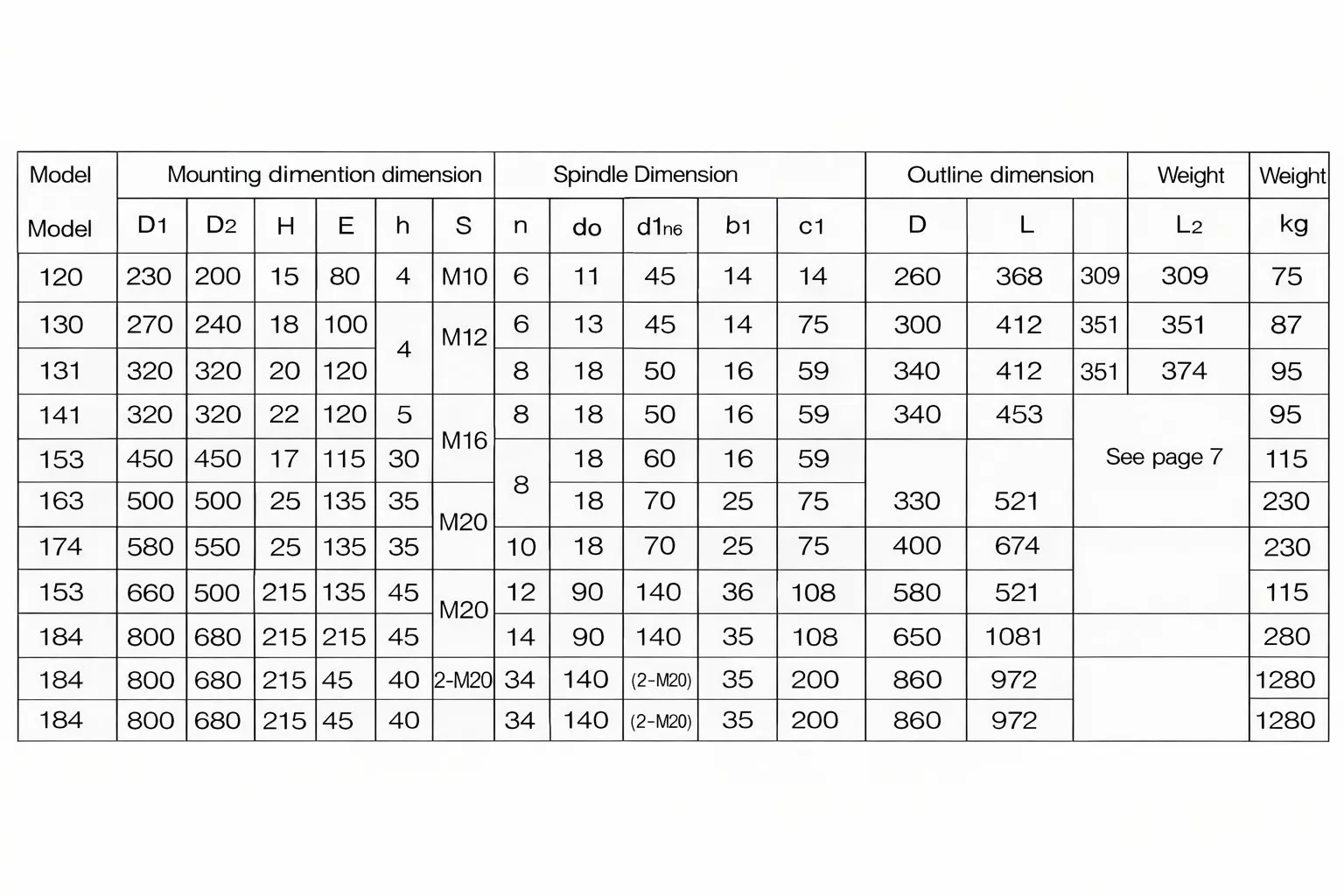

Disegni di progetto e di montaggio

Dove il riduttore cicloidale BLD risolve problemi reali

IL Riduttore di velocità cicloidale verticale BLD Non è stata progettata come un'unità generica che per caso funziona in verticale. È stata progettata da zero per applicazioni in cui il motore è posizionato in alto e l'albero di uscita si muove verso il basso all'interno di un recipiente di processo. Ecco i settori e le situazioni specifiche in cui questa unità offre il massimo valore.

Agitazione del reattore chimico

I reattori chimici spesso richiedono un'agitazione lenta e costante a 15-60 giri/min per mantenere una distribuzione uniforme della temperatura e prevenire la sedimentazione. Le opzioni di rapporto a doppio stadio del BLD (fino a 1849:1) consentono velocità di uscita estremamente basse senza che il motore stesso funzioni a bassa frequenza. Poiché il disco cicloidale utilizza il contatto di rotolamento anziché il contatto di scorrimento, il Riduttore di velocità ciclo BLD Genera meno calore rispetto alle alternative a vite senza fine. Questo è importante negli ambienti chimici, dove il calore eccessivo in prossimità della flangia superiore del reattore può compromettere l'integrità della tenuta o la temperatura del prodotto. Diversi impianti petrolchimici nelle zone industriali di Ulsan e Yeosu hanno adottato come standard le unità BLD per gli azionamenti dei loro reattori di polimerizzazione.

Flocculatori per il trattamento delle acque reflue

Gli impianti di trattamento delle acque municipali e industriali utilizzano miscelatori a pale a bassa velocità per distribuire uniformemente i prodotti chimici flocculanti attraverso le vasche di sedimentazione. Questi miscelatori in genere funzionano a una velocità compresa tra 10 e 30 giri al minuto e devono operare 24 ore su 24, 365 giorni all'anno. Riduttore ciclonico verticale BLD raggiunge un'elevata efficienza (superiore a 90% per i modelli monostadio) significa un minore consumo di elettricità durante i cicli di lavoro continui. L'uscita dell'albero verticale sigillata impedisce inoltre che le perdite di lubrificante gocciolino nell'acqua sottostante, che è una vera preoccupazione con le unità a vite senza fine che invecchiano e sviluppano usura della guarnizione dell'albero nel tempo. Molti impianti che in precedenza si affidavano a riduttori a vite senza fine hanno segnalato un minor numero di incidenti di perdite dopo il passaggio al BLD.

Miscelazione di alimenti e bevande

La lavorazione dei prodotti lattiero-caseari, la produzione di salse e le operazioni di birrificazione utilizzano agitatori a ingresso superiore per miscelare gli ingredienti a velocità controllate. Riduttore cicloidale BLD Grazie al suo design compatto con flangia di montaggio, il gruppo di azionamento aderisce perfettamente al coperchio del recipiente, semplificando la progettazione dell'involucro sanitario e le procedure di lavaggio. Per ambienti a contatto con gli alimenti, l'unità può essere fornita con lubrificante sintetico per uso alimentare e albero di uscita in acciaio inossidabile.

Riduttore ciclostatico o riduttore epicicloidale: quale si adatta meglio alla tua applicazione di miscelazione?

Sia i riduttori cicloidali che quelli epicicloidali appartengono alla famiglia degli ingranaggi "epiciclici" ed entrambi offrono un'elevata densità di coppia in alloggiamenti compatti. Tuttavia, sono adatti a diverse esigenze prestazionali. I riduttori epicicloidali eccellono nel controllo di precisione del movimento, dove un gioco ridotto è fondamentale. Riduttori cicloidali Eccellono negli azionamenti industriali pesanti dove l'assorbimento degli urti, la tolleranza al sovraccarico e i lunghi intervalli di manutenzione hanno la priorità rispetto alle specifiche di gioco.

Per le applicazioni di miscelazione e agitazione, il tipo cicloidale risulta vincente su tre fronti critici. In primo luogo, la gamma di rapporti: un singolo stadio BLD può erogare rapporti fino a 87:1, mentre un'unità planetaria necessita di tre o addirittura quattro stadi per raggiungere lo stesso rapporto, il che aumenta i costi e riduce l'efficienza in ogni stadio. In secondo luogo, la resistenza agli urti: quando una pala dell'agitatore colpisce una massa solida nel serbatoio (comune nei processi chimici e di trattamento delle acque reflue), il disco cicloidale assorbe l'impatto su più punti di contatto. Un treno di ingranaggi planetari concentra lo stesso urto su pochi denti. In terzo luogo, i costi a lungo termine: i componenti interni cicloidali sono soggetti a fatica da rotolamento anziché a vaiolatura superficiale dei denti, quindi il ciclo di manutenzione è più lungo e meno costoso.

I riduttori epicicloidali rimangono la scelta migliore per i sistemi di posizionamento servoassistiti, i giunti robotici e gli azionamenti del mandrino delle macchine utensili dove la precisione angolare e il gioco minimo sono requisiti imprescindibili. Per tutto il resto nella categoria delle apparecchiature di miscelazione e processo industriali, il Riduttore a ingranaggi ciclonico verticale BLD offre una soluzione più pratica ed economica. Specifiche dettagliate per riduttori epicicloidali Sono disponibili per i clienti che necessitano di una precisione di livello servoassistito. Il BLD fa parte di una famiglia di prodotti più ampia che comprende varianti orizzontali, a doppio stadio e con motore integrato.

Qualità dei materiali e della produzione

Le prestazioni dichiarate sopra dipendono interamente dalla qualità dei materiali e della lavorazione. Ecco cosa c'è dentro ogni Riduttore di velocità ciclo BLD unità che spediamo:

✔ Disco cicloidale: Acciaio per cuscinetti al cromo GCr15, temprato sottovuoto con durezza superficiale HRC 58-62. Si tratta dello stesso tipo di acciaio utilizzato nei cuscinetti volventi ad alto carico. Il processo di tempra crea uno strato superficiale resistente all'usura, mantenendo al contempo un nucleo tenace che resiste alla propagazione delle cricche sotto carico d'urto.

✔ Anello a spillo (denti ad ago): Perni in acciaio legato, cementati e rettificati di precisione per mantenere una geometria di contatto uniforme su tutti i denti simultaneamente. La rugosità superficiale è mantenuta al di sotto di Ra 0,8 per ridurre al minimo l'attrito in ogni punto di contatto di rotolamento.

✔ Alloggi: Realizzato in ghisa HT200, lavorato su alesatrici CNC per garantire una concentricità del foro entro 0,02 mm. Il getto viene sottoposto a distensione prima della lavorazione per prevenire deformazioni durante la vita utile del riduttore.

✔ Cuscinetti: Cuscinetti a rulli conici sull'albero di uscita (per gestire i carichi radiali e assiali combinati derivanti dal peso dell'agitatore) e cuscinetti a sfere a gola profonda sull'albero di ingresso. Tra le marche di cuscinetti standard figurano produttori cinesi certificati secondo la classe di tolleranza P5 della norma ISO 492.

✔ Sigilli: Paraolio TC a doppio labbro con contatto a molla per mantenere la pressione di tenuta anche con l'usura del labbro. Per ambienti polverosi o con elevata umidità, è possibile specificare un ulteriore anello di tenuta a V sull'albero di uscita.

Programma di manutenzione e risoluzione dei problemi

Uno dei vantaggi pratici che gli operatori degli impianti notano dopo il passaggio al Riduttore cicloidale verticale BLD Si tratta della riduzione degli interventi di manutenzione programmata rispetto alle alternative a vite senza fine o a spirale. Ecco la routine di manutenzione consigliata e un rapido riferimento per i problemi operativi più comuni.

Protocollo di lubrificazione

1. Al momento dell'installazione, riempire con olio meccanico 40# o 50#. Per intervalli di cambio olio più lunghi e una maggiore protezione, utilizzare olio per ingranaggi ad altissima pressione 70# o 90#.
2. Dopo le prime 100 ore di funzionamento, scaricare e sostituire l'olio. Questo cambio iniziale permette di eliminare le particelle metalliche residue del periodo di rodaggio.
3. Dopo il cambio iniziale, sostituire l'olio ogni 6 mesi in caso di ciclo di lavoro standard di 8 ore al giorno. In ambienti di lavoro più gravosi (funzionamento continuo 24 ore su 24, 7 giorni su 7), cambiare l'olio ogni 3-4 mesi.
4. Per le installazioni verticali, assicurarsi che il sistema della pompa dell'olio funzioni correttamente prima dell'avvio. La perdita di circolazione dell'olio in un'unità verticale può causare danni ai cuscinetti in pochi minuti.
5. Controllare settimanalmente il livello dell'olio attraverso l'indicatore di livello. Rabboccare se necessario attraverso il tappo di sfiato sulla parte superiore dell'alloggiamento.

Problemi comuni e soluzioni

Vibrazioni insolite indicano in genere un disallineamento tra il motore e l'albero di ingresso del riduttore oppure un cuscinetto eccentrico usurato. Controllare prima l'allineamento dell'accoppiamento (dovrebbe essere entro 0,05 mm radiale e 0,1 mm assiale) e, se l'allineamento è corretto, programmare un'ispezione del cuscinetto. Se l'uscita si collega tramite un albero di trasmissione Durante il montaggio, verificare anche l'allineamento del giunto cardanico, poiché un disallineamento può trasmettere le vibrazioni al riduttore. Una perdita d'olio dalla guarnizione dell'albero di uscita di solito indica che il labbro della guarnizione si è usurato oltre il suo limite di servizio; sostituirlo con una guarnizione TC a doppio labbro compatibile. Una temperatura di esercizio eccessiva (superiore a 85 °C sulla superficie dell'alloggiamento) può indicare un livello dell'olio insufficiente, una viscosità dell'olio errata per le condizioni ambientali o un funzionamento continuo al di sopra del carico nominale. Verificare il livello dell'olio, la temperatura ambiente e il carico effettivo rispetto ai valori nominali riportati sulla targhetta.

Prodotti correlati e compatibili

Un sistema completo di azionamento per agitatore comprende più del semplice riduttore. Ecco i prodotti che in genere si abbinano all'unità verticale BLD in un impianto di miscelazione:

◆ Alimentazione: motori trifase conformi allo standard IEC e giunti flessibili per l'isolamento dalle vibrazioni

◆ Trasmissione in uscita: alberi di trasmissione e giunti universali per il collegamento a giranti di agitatori che richiedono un offset angolare

◆ Kit di catene e pignoni: Pignoni e catene per connessioni di uscita secondarie su sistemi di miscelazione ausiliari

◆ Azionamenti combinati ad alto rapporto: abbina il BLD a un riduttore epicicloidale come pre-stadio per ottenere rapporti superiori a 1849:1 per applicazioni a velocità ultra-basse.

◆ Tipi di riduttore alternativi: Per applicazioni che richiedono l'autobloccaggio (azionamenti per paranchi verticali), valutare l'abbinamento con un riduttore a vite senza fine.

Contatta il nostro team per ricevere assistenza nella scelta della giusta combinazione di componenti. Forniamo pacchetti completi di sistemi di azionamento con motore, giunto, riduttore e albero motore abbinati.

Domande frequenti

Il riduttore ciclonico verticale BLD per apparecchiature di miscelazione può funzionare ininterrottamente in un impianto di trattamento delle acque reflue operativo 24 ore su 24, 7 giorni su 7?

Sì. Il BLD è progettato per un funzionamento continuo (S1 secondo gli standard IEC). Molti impianti di trattamento municipali in Corea utilizzano queste unità 24 ore su 24 per alimentare flocculatori e digestori. Con il programma di cambio olio raccomandato, il funzionamento continuo a pieno carico non presenta problemi.

Come si confronta il riduttore cicloidale verticale BLD con un riduttore epicicloidale per un agitatore?

Per gli azionamenti degli agitatori, il BLD offre una migliore gestione dei carichi d'urto (500% contro 150-200%), una gamma di rapporti a stadio singolo più ampia (fino a 87:1 contro 10:1) e un costo inferiore per unità di coppia in uscita. I riduttori epicicloidali sono più adatti per applicazioni di posizionamento di precisione in cui il gioco è importante. Per la miscelazione, il BLD è la scelta più pratica.

Quale olio devo usare per l'installazione verticale del BLD?

Per le installazioni verticali, utilizzare l'olio per ingranaggi ad altissima pressione 70# o 90#. Il sistema di pompaggio dell'olio all'interno del BLD verticale fa circolare il lubrificante verso i cuscinetti superiori; l'olio di grado EP garantisce una maggiore resistenza del film lubrificante a livello dei contatti dei cuscinetti rispetto all'olio meccanico standard.

È necessario un freno separato se l'alimentazione viene interrotta mentre l'agitatore è in funzione?

Il meccanismo cicloidale non si blocca automaticamente. Se l'agitatore deve arrestarsi immediatamente e mantenere la posizione quando viene interrotta l'alimentazione (ad esempio, nella miscelazione di paste dense, dove la girante si invertirebbe sotto il peso del carico), installare un freno elettromagnetico sull'albero motore. Per la miscelazione di liquidi a bassa viscosità, dove è accettabile un arresto graduale, non è necessario alcun freno.

Posso montare il BLD con un'angolazione diversa da quella perfettamente verticale?

Il modello BLD è progettato per l'orientamento verticale con albero rivolto verso il basso. Un'inclinazione fino a 15 gradi rispetto alla verticale è accettabile con la lubrificazione standard. Oltre tale inclinazione, la distribuzione dell'olio ai cuscinetti potrebbe risultare irregolare. Per configurazioni di agitatori inclinati, contattare il nostro team di ingegneri per una configurazione di lubrificazione modificata o valutare il modello BWD orizzontale con un adattatore di accoppiamento ad angolo retto.

Qual è il livello di rumorosità della serie BLD in condizioni operative tipiche?

Al carico e alla velocità nominali, il BLD genera in genere un livello di rumorosità compreso tra 60 e 72 dB(A), misurato a 1 metro dalla superficie dell'alloggiamento. Questo valore è notevolmente inferiore rispetto ai riduttori a vite senza fine di rapporto equivalente, che in genere registrano livelli di rumorosità superiori di 5-10 dB(A) a causa dell'attrito di scorrimento generato dal contatto degli ingranaggi in bronzo.

Come posso ordinare un'unità BLD di ricambio se attualmente utilizzo un'unità verticale Sumitomo?

Inviaci il numero di modello Sumitomo e la dimensione del telaio dalla tua targhetta esistente. Il nostro team di ingegneri identificherà la configurazione BLD corrispondente con identico schema di bulloni di montaggio, dimensioni dell'albero e rapporto. I tempi di elaborazione tipici per il riferimento incrociato sono entro un giorno lavorativo. Inviaci un'e-mail direttamente per un preventivo. Se il tuo sistema di agitazione include un secondario pignone e catena Quando si specifica la trasmissione in uscita, si prega di includere il passo della catena e il numero di denti del pignone nella richiesta di preventivo completo.

Cosa dicono i nostri clienti

---

Choi Min-junIngegnere di processo, Daejeon Pharmaceutical (febbraio 2025)

"Abbiamo installato unità BLD con rapporto 43:1 su tre agitatori a reattore per la miscelazione di principi attivi sensibili alla temperatura. La minore generazione di calore rispetto ai nostri precedenti azionamenti a vite senza fine era esattamente ciò di cui avevamo bisogno. Dopo sei mesi, la superficie dell'alloggiamento si mantiene al di sotto dei 50 gradi anche durante cicli di funzionamento di 12 ore. Siamo molto soddisfatti di questo acquisto."

---

Yamamoto YukiResponsabile acquisti, Kobe Water Engineering (gennaio 2025)

"Abbiamo acquistato 8 unità per gli azionamenti dei flocculatori del nostro nuovo impianto di trattamento. Il prezzo per unità era di circa 351 TP3T inferiore rispetto al marchio giapponese che solitamente utilizziamo, e la qualità costruttiva sembra equivalente. La consegna al porto di Kobe è avvenuta in 11 giorni. L'unico suggerimento che ho è di includere adesivi per la manutenzione in inglese e giapponese sull'involucro."

---

Canzone Hye-jinDirettore operativo, Gyeonggi Food Tech (dicembre 2024)

"Utilizziamo riduttori BLD su serbatoi di miscelazione per salse, 18 ore al giorno, 6 giorni a settimana. Dopo un anno di funzionamento, non abbiamo riscontrato alcun guasto né fermo macchina imprevisto. L'olio rimane straordinariamente pulito tra un cambio e l'altro. Il nostro team di manutenzione è rimasto davvero impressionato dalla scarsa manutenzione richiesta da questi riduttori rispetto ai vecchi ingranaggi."

---

Pham Duc AnhDirettore tecnico, Hanoi Chemical Processing (marzo 2025)

"La modifica personalizzata dell'albero di uscita che avevamo richiesto è stata gestita in modo professionale. Hanno lavorato un albero da 60 mm con una scanalatura speciale per la nostra accoppiamento esistente e l'accoppiamento è stato perfetto al primo montaggio. La comunicazione in inglese è stata fluida durante tutto il processo."

---

Jung Woo-seokResponsabile della manutenzione, Cementificio di Chungnam (novembre 2024)

"Siamo passati dai riduttori epicicloidali ai cicloriduttori BLD sui nostri miscelatori per fanghi. I riduttori epicicloidali continuavano a presentare problemi di gioco meccanico dopo 6-8 mesi di utilizzo in un ambiente con forti vibrazioni. Il sistema BLD è in funzione da 10 mesi senza alcun problema di gioco meccanico. Anche l'assorbimento degli urti durante i carichi di avviamento è nettamente migliore."

---

Watanabe KeikoResponsabile acquisti attrezzature, Yokohama Coating Systems (ottobre 2024)

"Risposta rapida dal team di vendita. Ho ricevuto un preventivo entro 2 ore e il riduttore è stato spedito nella stessa settimana. Ottimo rapporto qualità-prezzo per applicazioni di miscelazione di vernici."

---

Baek Seung-ho, Ingegnere capo, Impianto petrolchimico di Ulsan (gennaio 2025)

"Avevamo bisogno di unità BLD con tenuta compatibile con ATEX per la nostra area classificata Zona 2. Ever-Power ci ha fornito tenute dell'albero migliorate e documentazione per l'accoppiamento del motore antideflagrante entro due settimane. Le unità sono in servizio da tre mesi nella nostra sezione del reattore polimerico. Temperatura di esercizio, livelli di vibrazione e rumore sono tutti entro le soglie di sicurezza del nostro impianto. Prevediamo di ordinare altre unità per il progetto di espansione nel terzo trimestre. Abbiamo trovato tutto ciò di cui avevamo bisogno presso ciclogearreducer.top."
